Modul JustSwitch v1.0 - High side switch

Stručný popis: JustSwitch v1.0 - praktický tranzistorový spínač

Dostupnost: skladem

Cena: 108 Kč konečná cena

JustSwitch v1.0 - praktický tranzistorový spínač - High side switch - stavebnice



Během svého bastlení se dostanete do momentu, kdy potřebujete spínat nějakou zátěž a pouhým GPIO pinem to nejde kvůli buď rozdílnému napětí (napájení řídícího obvodu a zátěže) nebo proudové limitaci GPIO pinu.

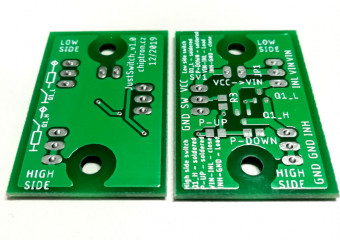

Jednoduchá deska JustSwitch opět z dílny geniálního vývojáře a konstruktéra Chiptron obsahuje pouze místo na N-MOSFET (pro low-side switch), P-MOSFET (pro high-side switch), pull-up a pull-down rezistor a rezistor z ovládacího GPIO na Gate tranzistorů.

Deska je malá, ale univerzální. Vhodným výběrem tranzistoru jste schopni sepnout i dvě ampéry (tloušťka spoje 1.27mm při 35um a oteplení 30°C) přímo z GPIO pinu ESP32.
Deska má i dva montážní otvory.

Jako N kanálové MOSFET používám IRLML2502
Jako P kanálový MOSFET používám IRLML6402

Rezistory pull-up (pro high-side switch) volím 10K (velikost 0805), stejně tak pro pull-down (low-side switch)
R3 záleží na vás. Já zpravidla osazuji 100R (velikost 0805).
Na desce nemůže být v jeden moment osazený Q1_L a Q1_H stejně tak pull-up a pull-down rezistor.

Na následujících obrázcích najdete postup zapojení v jednotlivých případech.


Vysvětlení co znamená Low-side a High-side switch

Zdroj: http://15.wwww.laiser.co/transistors-pchannel-mosfet-high-side-switch-electrical.html

Schéma:


LOW-SIDE switch a napájení zátěže z řídící desky (3.3V; 5V)


LOW-SIDE switch a napájení z externího zdroje (napájecí limit je limit tranzistoru)


HIGH-SIDE switch a napájení zátěže z řídící desky (3.3V; 5V)


HIGH-SIDE switch a napájení z externího zdroje (napájecí limit je limit tranzistoru)




Kompletní projekt a dokumentace ke stavbě:

https://chiptron.cz/print.php?type=A&item_id=250


Autor:

https://chiptron.cz/news.php


Balení obsahuje:

- neosazenou desku modulu JustSwitch
- všechny součástky k osazení (kromě hřebínků - sami si určíté úhlové nebo přímé)
- tištěný návod a popis


Vyrobeno: ČR
